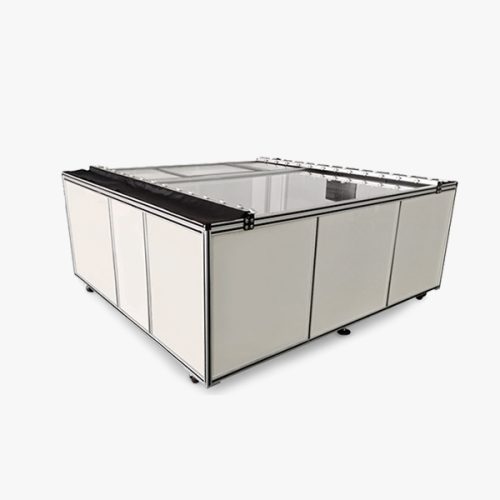

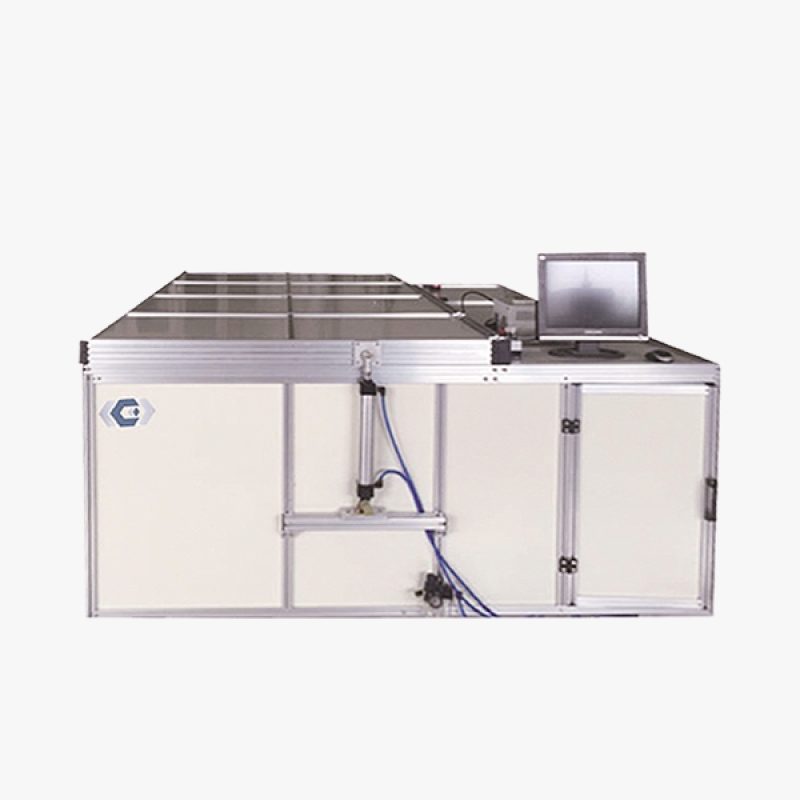

组件EL检测仪LXD400 是利用电致发光原理开发的一种检测太阳能电池组件内部缺陷的检测设备，通过检测结果的分析判断，更好的控制来料的选择和生产过程中的工艺问题。

组件EL检测仪测试对象为组件，测试方式正面向下通过滾轮直接传送到设备上进行测试。

组件EL检测仪LXD400 可离线进行移动式检测，也可对接流水线或移动式检测小车进行在线检测，操作更灵活，性价比更高。

 特点优势

测试更效率

组件EL检测仪其滤光处理相机可以直接在灯光下进行测试，滚轮式设计方式比翻盖式组件测试仪增加五倍以上的速度效率

性价比更高

组件EL检测仪在组件生产条件符合下(无太阳光环境),可产线使用替代全自动组件EL测试仪，对于半自动线具备更高性价比

使用范围更广

组件EL检测仪移动式导轨可测试各种规格大小组件, 导轨可拆卸进行长短边进料互换，同时能够测试层压前层压后装框后各规格型号组件

Product name 产品

→Subassembly EL tester - trolley  组件EL检测仪-滚轮

Function  功能

→Interpretable defect  可判断缺陷：碎片，断栅，隐裂，黑边，烧结网纹，低效率片等

Application  应用

→ Object测试对象：光伏 单晶/多晶组件/CIGS薄膜（层前 层后 装框后）

→ Scope测试范围：0~2500*1300mm

→ Option测试选择：高电流；低电流

Technical specifications 技术规格

→Test method测试方式：  滚轮运送组件

→Camera相机：

▶芯片：索尼

▶像素：像素3600万 CMOS相机

▶曝光时间：1~60可调

→Frequency测试周期： 2~10 s

→Power机配电源： 0~200V/0~20A 偏压电源

→Current option电流选择:

▶高电流：8—10A

▶低电流：3—5A

→Power supply requirement供电要求：AC220V 15A

→Power on method上电方式：层压前（上电夹给组件上电 ）；层压后（通过插口连接上电）

→Software软件：

▶自主研发EL图像显示：放大、标记、条码显示

▶图像处理：图像优化、剪切、矫正

▶查询：条码扫描、条码查询、日期查询

▶功能选择：高电流，低电流

▶其他：图像缺陷分类保存 等

→Optional modules 可选模块 ：电机传送系统

→Computer configuration电脑配置：联想电脑  windows操作系统

→Equipment size设备尺寸: 2400×2000×900（mm）

→Air supply  requirement气源要求: 0.6～0.8MPa

→Weight设备重量:500kg

→Work environment设备工作环境: -20℃~45℃


After-sale service售后服务

→Equipment size安装调试服务:

▶负责设备安装、调试等工作

▶提供技术培训，及售后技术支持

→The warranty period保修期：一年

▶ 保修期内发生的非人为以及非不可抗拒因素（如地震火灾等自然灾害）造成的的固件损坏，承诺免费维修

→Customer service support售后支持：

▶提供24小时内故障处理（工作日）同时提供现场及远程技术支持。

▶进行工作人员设备的安装使用故障处理培训

▶提供操作手册等相关电子及书面手册

此设备，适用于抽检，或替代全自动组件EL检测仪作为线上全检使用。性价比更高，更稳定

莱科斯（LAILX）致力于光伏检测设备的研发与生产，现有设备包括 EL检测系列，便携式EL检测仪，组串式EL检测仪，无人机EL测试仪，IV功率测试系列，便携式IV测试仪，电能质量分析仪，等相关光伏电站检测设备与光伏产线实验室检测设备。
